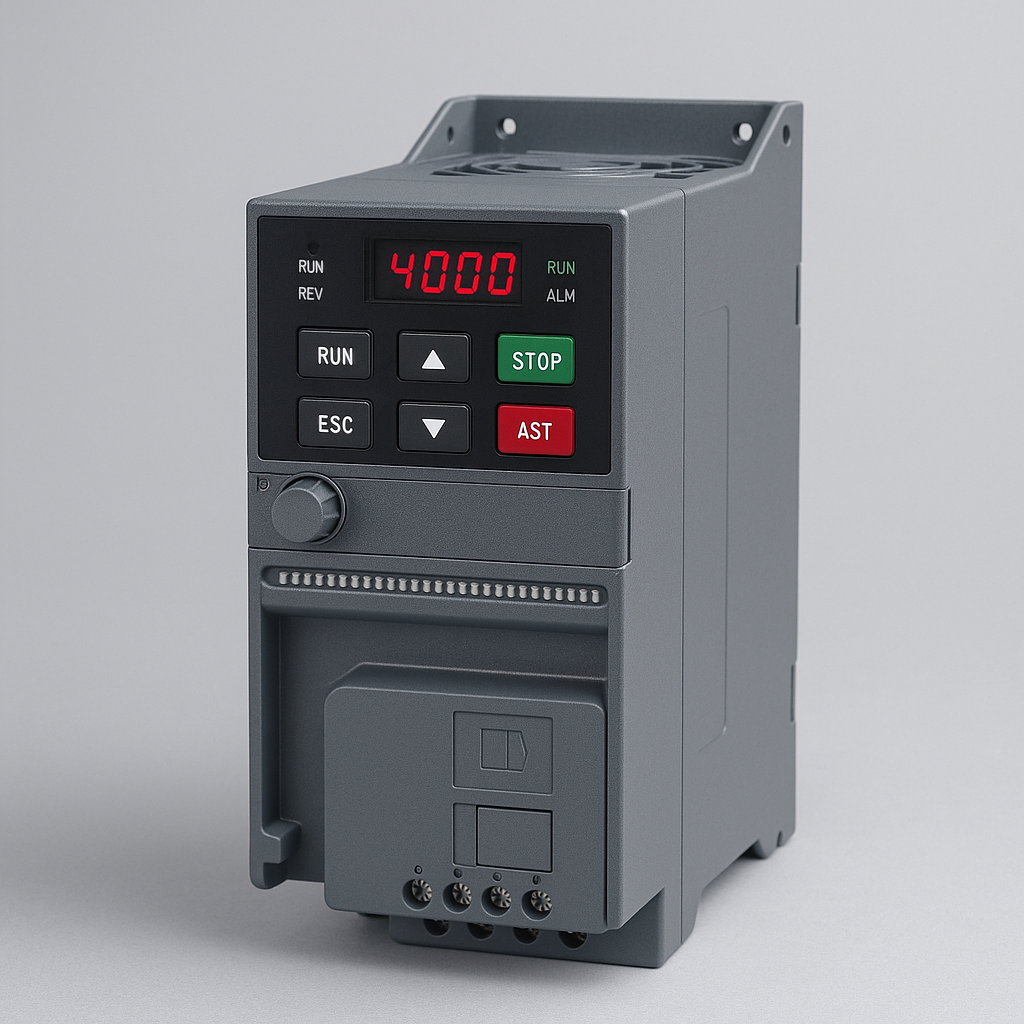

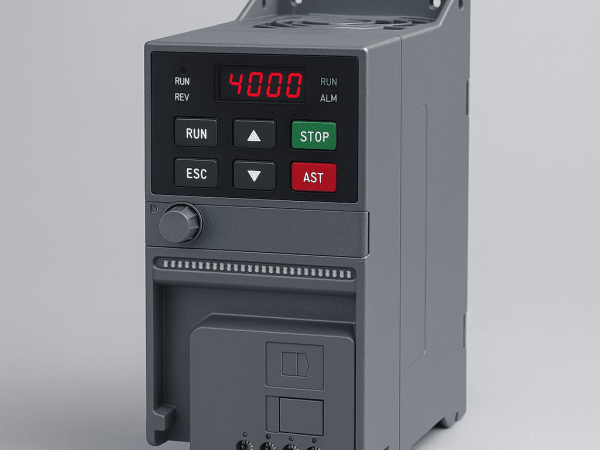

Как неправильное подключение выводит частотный преобразователь из строя

Частотный преобразователь кажется надежным устройством: подключил питание, вывел кабель на двигатель, задал параметры — и привод готов к работе. Но именно на этапе подключения часто закладываются будущие поломки. Когда начинается ремонт частотных преобразователей, нередко выясняется, что причина отказа была не в заводском дефекте, а в ошибке монтажа: перепутанных клеммах, слабом контакте, неправильном заземлении, плохом кабеле или неверной схеме управления.

Почему подключение так важно

Частотный преобразователь работает с силовой электроникой. Он принимает напряжение сети, преобразует его, управляет током двигателя и постоянно контролирует аварийные режимы. Любая ошибка в подключении влияет не только на запуск, но и на ресурс силового модуля, платы управления, выпрямителя, конденсаторов и цепей защиты.

Если обычный выключатель может долго терпеть грубый монтаж, частотник гораздо чувствительнее. Ему важны правильная фазировка питания, надежные клеммы, качественное заземление, подходящее сечение кабеля, корректное подключение двигателя и разделение силовых и сигнальных цепей.

Одна маленькая ошибка способна вызвать перегрев, короткое замыкание, помехи, ложные аварии или пробой силового модуля.

Перепутали вход и выход

Одна из самых опасных ошибок — подать питание не на входные клеммы, а на выход, который должен идти к электродвигателю. Для частотного преобразователя это почти всегда тяжелая авария.

Выходная часть устройства рассчитана на формирование напряжения для двигателя, а не на прямое подключение сети. Если на выходные клеммы попадает сетевое напряжение, удар принимает силовой модуль. Повреждаются IGBT-транзисторы, драйверы, защитные цепи, иногда плата питания и дорожки внутри устройства.

Такая ошибка может проявиться сразу:

• выбивает автомат;
• появляется запах гари;
• частотник не включается;
• устройство уходит в аварию;
• двигатель не реагирует;
• повреждается силовая часть.

После такой поломки простая замена предохранителя обычно не помогает. Требуется диагностика силового каскада и связанных цепей.

Слабая затяжка клемм

Плохой контакт на клемме — тихая, но очень частая причина выхода частотника из строя. Сначала все работает нормально. Затем соединение начинает греться, появляется искрение, металл темнеет, изоляция повреждается, а сопротивление контакта растет еще сильнее.

Особенно опасны слабые контакты на силовых клеммах питания и двигателя. При высокой нагрузке через них проходит значительный ток. Даже небольшое ослабление затяжки приводит к локальному перегреву.

Последствия могут быть серьезными:

• оплавление клеммника;
• нестабильное питание;
• ошибки по напряжению;
• отключения под нагрузкой;
• повреждение входной цепи;
• перегрев кабеля;
• пробой силовой части.

Иногда частотник обвиняют в нестабильной работе, хотя реальная причина — плохо затянутый провод. Поэтому после монтажа важны проверка контактов, правильные наконечники и периодический осмотр клемм.

Неподходящее сечение кабеля

Кабель должен соответствовать току, длине линии, условиям прокладки и мощности двигателя. Если сечение выбрано слишком маленьким, провод нагревается, возрастает падение напряжения, ухудшается работа привода и повышается риск аварии.

На входе это может привести к просадке питания. На выходе — к перегреву кабеля, ошибкам по току, нестабильному запуску и повышенной нагрузке на силовой модуль.

Слишком длинная линия между частотником и двигателем тоже требует внимания. На выходе преобразователя напряжение имеет импульсный характер. При большой длине кабеля могут возникать перенапряжения, помехи и дополнительная нагрузка на изоляцию двигателя.

Если кабель подобран неправильно, частотный преобразователь может работать, но с постоянным запасом риска: греться, отключаться, выдавать ошибки и быстрее изнашиваться.

Ошибки подключения двигателя

Двигатель должен быть подключен по схеме, которая соответствует его напряжению и параметрам частотника. Ошибки в соединении обмоток, перемычках, клеммной коробке или маркировке проводов приводят к неправильному току, слабому моменту, гулу, перегреву и авариям.

Частая ситуация: двигатель гудит, дергается, не выходит на скорость или сразу вызывает ошибку по перегрузке. Иногда причина не в преобразователе, а в неправильной схеме соединения двигателя.

Опасны также поврежденные или плохо закрепленные перемычки в клеммной коробке. При вибрации контакт может пропадать, двигатель начинает работать нестабильно, а частотник фиксирует аварийный режим.

Перед запуском важно сверить данные двигателя, схему соединения, напряжение, ток, частоту и параметры, введенные в преобразователь.

Коммутация между частотником и двигателем

Между выходом частотного преобразователя и двигателем не стоит бездумно ставить контакторы, рубильники или переключатели. Если цепь двигателя размыкается во время работы, силовая часть может получить опасный режим.

Частотник управляет двигателем через быстрые электронные ключи. Если нагрузка резко исчезает или подключается в неподходящий момент, возникают броски тока и напряжения. Это может привести к ошибкам, повреждению выходного каскада или сбоям управления.

Если коммутационный аппарат необходим по схеме, его работа должна быть согласована с логикой преобразователя. Сначала остановка, затем размыкание. Сначала подключение двигателя, затем разрешение пуска. Нарушение этой последовательности часто заканчивается ремонтом.

Плохое заземление

Заземление для частотного преобразователя — не формальность. Оно влияет на безопасность, электромагнитную совместимость, защиту от помех и стабильность работы цепей управления.

При плохом заземлении появляются плавающие сбои: ошибки связи, ложные сигналы, нестабильная работа датчиков, помехи на аналоговых входах, зависания панели или контроллера. Иногда проблема выглядит как неисправность платы управления, хотя причина находится в монтажной схеме.

Особенно важно правильно подключать экран кабеля двигателя и сигнальных линий. Если экраны подключены неправильно или вообще не используются, помехи от силовой части могут попадать в цепи управления.

Плохое заземление редко выглядит как эффектная авария. Чаще оно постепенно создает нестабильную работу, которая усложняет диагностику и увеличивает риск серьезного отказа.

Силовые и сигнальные провода проложены вместе

Еще одна распространенная ошибка — прокладка силовых кабелей рядом с сигнальными проводами. Кабель от частотника к двигателю создает электромагнитные помехи. Если рядом идут провода датчиков, кнопок, аналогового сигнала или интерфейса связи, на них могут наводиться лишние импульсы.

В результате частотник может получать неверные команды, терять задание скорости, видеть ложные сигналы аварии или нестабильно работать с контроллером. Иногда двигатель внезапно меняет режим, не запускается или останавливается без понятной причины.

Правильная разводка снижает риск таких проблем. Силовые и сигнальные цепи нужно разделять, использовать экранированные кабели, соблюдать рекомендации по заземлению и не превращать шкаф управления в хаотичный клубок проводов.

Неправильное подключение внешних сигналов

Частотный преобразователь может управляться кнопками, датчиками, реле, контроллером, потенциометром или системой автоматизации. Ошибки в подключении входов и выходов могут вывести из строя плату управления.

Например, на дискретный вход подают неправильное напряжение. Или аналоговый вход подключают не к тому источнику. Или релейный выход используют с нагрузкой, на которую он не рассчитан. В итоге горят входные цепи, пропадает управление, частотник не видит команды или постоянно показывает аварии.

Типичные симптомы:

• не работает команда пуска;
• не меняется скорость;
• частотник не видит датчик;
• вход постоянно активен;
• выходное реле не срабатывает;
• пропала связь с автоматикой;
• устройство реагирует непредсказуемо.

Перед подключением внешних сигналов важно понимать, какой тип входа используется: сухой контакт, напряжение, токовый сигнал, аналоговый вход, релейный выход или цифровой интерфейс.

Ошибки с питанием панели и периферии

Некоторые преобразователи имеют внутренние источники питания для внешних цепей управления. Их нельзя перегружать. Если от внутреннего питания запитать слишком много датчиков, реле или модулей, плата питания может работать на пределе.

Перегрузка вспомогательного питания приводит к сбоям, падению напряжения, нестабильной работе входов и выходов. В тяжелых случаях повреждаются элементы платы управления.

Также опасно объединять цепи питания разных устройств без понимания схемы. Из-за этого возникают обратные токи, помехи, неправильные уровни сигналов и повреждение электронных компонентов.

Отсутствие защиты на входе

Частотный преобразователь должен быть подключен через правильно подобранные автоматы, предохранители и защитные элементы. Если защита выбрана неправильно, она либо срабатывает слишком часто, либо не успевает защитить устройство при аварии.

Слишком большой автомат может не отключить питание вовремя при серьезном повреждении. Слишком маленький будет выбивать при нормальном запуске. Неподходящая защита от перенапряжений оставляет частотник один на один со скачками сети.

В промышленных условиях стоит учитывать качество питания, мощность соседнего оборудования, вероятность импульсных помех и необходимость сетевых дросселей или фильтров. Без этого входная цепь преобразователя может быстрее выйти из строя.

Неправильные параметры после подключения

Даже если провода подключены правильно, ошибочные настройки могут создать аварийный режим. После монтажа нужно задать параметры двигателя, время разгона и торможения, источник управления, задание частоты, токовую защиту и режим работы.

Если выбран неверный источник пуска, двигатель не запустится. Если не задана частота, он будет стоять. Если время разгона слишком короткое, частотник уйдет в перегрузку. Если неправильно указан ток двигателя, защита будет работать некорректно.

Монтаж и настройка связаны между собой. Нельзя считать подключение завершенным, пока частотный преобразователь не настроен под конкретный двигатель и механизм.

Влага и поврежденные кабельные вводы

Даже правильно подключенный частотник может выйти из строя, если кабельные вводы выполнены небрежно. Через щели в шкаф управления попадает пыль, влажный воздух и конденсат. Со временем это приводит к окислению контактов, утечкам тока и коррозии плат.

Особенно опасны сырые помещения, мойка оборудования, насосные станции и участки с перепадами температуры. Влага на клеммах и платах может вызвать ложные ошибки, пробои и повреждение цепей управления.

Кабельные вводы должны не просто удерживать провод, а защищать шкаф от внешней среды. Иначе даже грамотная электрическая схема будет работать в плохих условиях.

Как понять, что причина в подключении

Ошибки монтажа часто проявляются сразу после установки, ремонта шкафа, замены двигателя или переноса оборудования. Если до вмешательства система работала, а после начала выдавать ошибки, первое направление проверки — схема подключения.

Признаки монтажной проблемы:

• частотник не запускает двигатель после установки;
• сразу появляется ошибка по току;
• выбивает автомат при пуске;
• двигатель гудит или дергается;
• клеммы греются;
• сигнал пуска не доходит;
• скорость не регулируется;
• ошибки появляются при движении кабеля;
• сбои начались после изменения проводки.

В таких случаях не стоит сразу менять преобразователь. Сначала нужно проверить клеммы, схему, двигатель, кабель, заземление, параметры и внешние сигналы.

Неправильное подключение может вывести частотный преобразователь из строя быстрее, чем перегрев или естественный износ. Самые опасные ошибки — подача сети на выход, слабая затяжка клемм, неверная схема двигателя, плохое заземление, поврежденный кабель, неправильная коммутация между частотником и мотором, перегрузка входов управления и хаотичная прокладка проводов.

Частотник требует аккуратного монтажа. Ему нужны правильные клеммы, подходящие кабели, надежное заземление, разделение силовых и сигнальных цепей, защита от помех и корректные параметры после подключения.

Если после монтажа устройство греется, уходит в аварию, не запускает двигатель или ведет себя нестабильно, причину нужно искать сразу. Чем раньше обнаружить ошибку подключения, тем выше шанс избежать повреждения силового модуля, платы управления и дорогостоящего ремонта.
